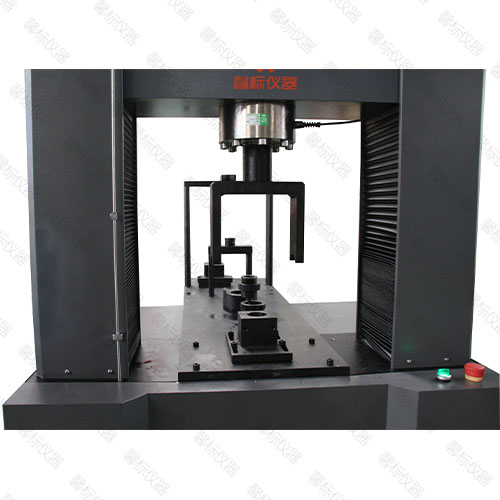

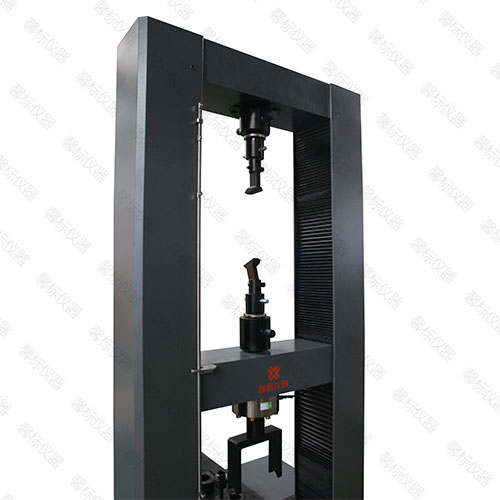

设备名称：钢管脚手架扣件专用微机控制电子万能试验机
设备主要功能:
该试验机按照GB15831-2006《钢管脚手架扣件》试验方法进行设计。能够满足直角扣件、旋转扣件抗滑性能试验和抗破坏性能试验、直角扣件扭转刚度性能试验、对接扣件抗拉性能试验、底座抗压性能试验。GB/24911-2010《碗扣式钢管脚手架构件》，JG/T503-2016《承插型盘扣式钢管支架结构》该机⼴泛应⽤于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、粉末冶⾦等⾏业的材料检验分析，是科研院校、⼤专院校、⼯矿企业、技术监督、商检仲裁等部门的理想测试设备。
试验标准方法:
GB/T 16491-2022电子式万能试验机；
GB/T 228-2010《金属材料室温拉伸试验方法》
GB/T7314《金属压缩试验方法》
GB/T 232-2010《金属材料弯曲试验方法》
GB/T 7314-2007《金属材料室温压缩试验方法》
GB/T2611-2007《试验机通用技术要求》
GB/T15831-2006《钢管脚手架扣件》
GB/24911-2010《碗扣式钢管脚手架构件》
主要技术参数
|
项目名称
|
技术指标
|
|
试验力范围
|
200KN（可另加配传感器来扩展测力范围）
|
|
准确度等级
|
0.5级
|
|
试验力测量范围
|
0.4%～100%FS（满量程）
|
|
试验力示值误差
|
示值的0.5%以内
|
|
试验力分辨率
|
最大试验力1/500000全程不分档，且全程分辨率不变
|
|
变形测量范围
|
0.2%～100%FS
|
|
变形示值误差
|
示值的±0.5%以内
|
|
位移示值误差
|
示值的±0.5%以内
|
|
位移分辨率
|
0.04um
|
|
力控速率调节范围
|
0.005～5%FS/s
|
|
力控速率控制精度
|
速率＜0.05%FS/s时，为设定值的±1%以内
速率≥0.05%FS/s时，为设定值的±0.5%以内
|
|
变形速率调节范围
|
0.005～5%FS/s
|
|
变形速率控制精度
|
速率＜0.05%FS/s时，为设定值的±1%以内
速率≥0.05%FS/s时，为设定值的±0.5%以内
|
|
位移速率调节范围
|
0.001～200mm/min
|
|
位移速率控制精度
|
速率＜0.5mm/min时，为设定值的±1%以内
速率≥0.5mm/min时，为设定值的±0.2%以内
|
|
主机试验空间（标准机型）
|
上下空间（可定制下空间）
|
|
有效拉伸行程
|
500mm（含夹具）
|
|
有效压缩行程
|
600mm（含夹具）
|
|
有效压缩行程
|
1100mm（不含拉伸夹具）
|
|
有效试验宽度
|
600mm
|
|
主机外形尺寸
|
950*980*2427mm（可订制尺寸）
|
|
主机重量
|
约1200Kg
|
|
