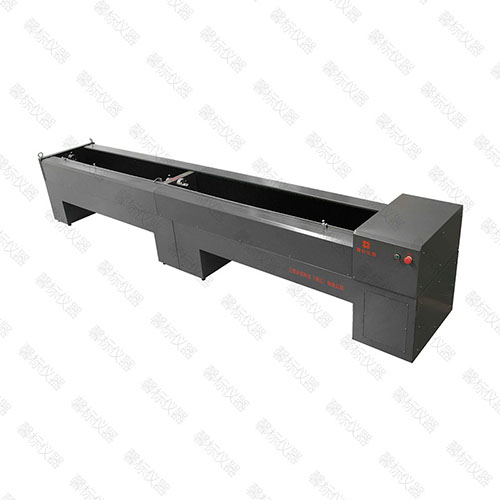

设备名称：微机控制电子卧拉试验机（液压治具）
设备型号：XBD5000W
设备主要功能及构成：
设备主要功能
本设备 适⽤于对⾦属材料、⾮⾦属材料及复合材料的⼒学性能的测试以及⼯艺性能的分析研究。配上相应的⼯装，可做拉伸、撕裂、剥离、顶破、疲劳等试验。可⾃动求取最⼤试验⼒值、断裂⼒值、伸长率、抗拉强度、屈服强度、抗压强度、弹性模量、剪切强度、撕裂强度、剥离强度等参数。同时也可实现定伸长应⼒、定应⼒伸长、载荷保持等要求的测试。该机⼴泛应⽤于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、粉末冶⾦等⾏业的材料检验分析，是科研院校、⼤专院校、⼯矿企业、技术监督、商检仲裁等部门的理想测试设备。
可根据：GB、ASTM、DIN、ISO、JIS、BS等标准进⾏实验。
试验机制造标准：GB/T 16491-2008电⼦万能试验机
主要技术参数
|
名称
|
XBD5000W系列微机控制电子卧式万能试验机
|
|
主机参数
|
|
型号
|
XBD5105W
|
XBD5205W
|
XBD5305W
|
|
最大试验力
|
100KN
|
200KN
|
300KN
|
|
主机尺寸
|
单空间：定制
|
单空间：定制
|
|
双空间：定制
|
双空间：定制
|
|
电源
|
380V/50Hz/3.5kW
|
380V/50Hz/3.5kW
|
|
主机重量
|
约450KG
|
约1200KG
|
|
不含夹具有效行程H1
|
双空间：定制
|
单空间：定制
|
双空间：定制
|
单空间：定制
|
|
含夹具有效拉伸行程H
|
双空间：定制
|
单空间：定制
|
双空间：定制
|
单空间：定制
|
|
含夹具有效压缩行程
|
双空间：定制
|
单空间：定制
|
双空间：定制
|
单空间：定制
|
|
有效测试宽度W
|
定制
|
定制
|
|
测试台安全装置
|
电子限位保护、急停
|
|
主机试验空间结构
|
上拉下压（可定制下空间）
|
|
测量参数
|
|
试验机级别
|
0.5级
|
|
试验力测量范围
|
0.4%～100%FS（满量程）；
|
|
试验力示值误差
|
示值的0.5%以内；
|
|
试验力分辨率
|
最大试验力1/500000全程不分档，且全程分辨率不变
|
|
变形测量范围
|
0.2%～100%FS
|
|
变形示值误差
|
示值的±0.5%以内
|
|
位移示值误差
|
示值的±0.5%以内
|
|
位移分辨力
|
0.04um
|
|
数据采集速度
|
50HZ/s
|
|
控制参数
|
|
位移速率调节范围
|
0.001～200mm/min
|
|
位移速率控制精度
|
为设定值的±1%以内
|
|
变形、力控速率调节范围
|
0.005～5%FS/s
|
|
变形、力控速率控制精度
|
速率＜0.05%FS/s时，为设定值的±1%以内
速率≥0.05%FS/s时，为设定值的±0.5%以内
|
|
智能手控盒
|
快/慢两种速度自动控制，可点动、可试验开始，结束
|
|
工作环境
|
室温—35℃,相对湿度不超过80%；
|
|
